一、概述
       ZL-DXH智能消弧消諧柜適用于3-35kV中性點非有效接地電力系統中，主要起到限制系統弧光過電壓、鐵磁諧振過電壓的作用，可有效提高電網運行供電的可靠性。

       我國國家標準規定，3-35kV（66kV）的電網為非直接接地電網。我國3-35kV(含66kV)的電網大多采用中性點不接地的運行方式。若是單相接地的金屬性接地，電壓/電流互感器、斷路器、線路等一次側的對地絕緣水平，都應滿足長期承受線電壓而不損壞的要求。但是實際電網含大量容性負載及感性負載，發生單相接地時，若是間歇性弧光接地，此時系統中產生3.5相電壓的過電壓，這么高的過電壓作用于電網，必然對電網內的電氣設備的絕緣造成積累性損傷，絕緣薄弱環節相對地絕緣一但被破壞，引發相間短路的重大事故。我公司針對中點不接地系統間歇性弧光的特性：隨機性和高頻性，研發的新一代智能消弧消諧柜，能可靠地將有危害的間歇性弧光接地轉化為無危害的金屬性接地，保護了電氣設備。

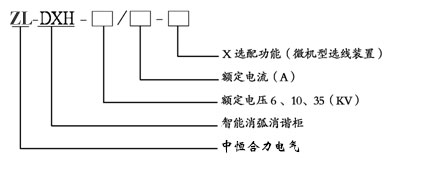

二、選型說明

三、主要技術參數
1、額定參數：

a、額定頻率(HZ)：50

b、額定電壓(KV)：6、10、35

c、額定電流(A)：31.5、63、100、160、200

2、選型及要求

a、裝置的額定電壓等于線路的額定電壓

b、裝置的額定電流對應的持續電流不小于保護線路的較大地電流

3、使用環境

a、環境溫度：-40℃~+60℃

b、海拔高度：＜2000m

c、周圍不得有粉塵、煤氣、煙氣等具有爆炸性混合物

四、裝置的主要特點
1、大幅度提高電力系統的穩定運行水平，可將各類過電壓限制到較低的電壓水平，使因過電壓引起的絕緣事故及連發事故大為減少。

2、具有完善的過電壓保護功能

可保護大氣過電壓，操作過電壓以及弧光接地過電壓，其限制弧光接地過電壓的功能比裝消弧線圈更好，更完善，安裝本裝置后，原來按設計規范要求應裝設消弧線圈的系統可以不再裝設。

3、改善電網的運行條件

由于消除了這類電網中原作用時間長的弧光接地過電壓，使金屬氧化鋅避雷器發生事故的機率大為降低。

4、可選配獨立的微機型小電流接地選線裝置，提高選線準確性。

5、選型簡單，使用方便

本裝置消弧和過電壓保護的機理與電網的單相接地電容電流大小無關，因而其保護性能不受電網運行方式的改變和電網擴大的影響，在大網小網中均可使用。

6、結構簡潔，安裝方便

整個裝置組成一臺高壓開關柜可替代原電壓互感器柜，結構簡單，體積小，安裝調試方便，既適用于變電站，也適用于發電廠的高壓廠用系統，既適用于新建站，也適用于老站的改造，原裝有消弧線圈的系統，加裝本裝，保護更完善。
