一、產品概述
★斷路器在進行倒閘操作或事故跳閘后，經常發生分合閘線圈，合閘接觸器線圈燒毀的故障。這不僅增加了維護工作量，延長了停電時間，嚴重的還會造成電氣火災。此類故障發生的主要原因?yàn)殡姶啪€圈在斷開會產生反向電動勢，有時可高達數千伏，導致絕緣擊穿燒毀線圈，同時也危害動母上其他設備。另外，由于斷路器控制回路邏輯異?；蚝祥l保險熔斷等原因造成線圈長時間通電也會燒毀線圈。因此，須增加保護裝置以防止此類故障的發生。

★ZL-XQB系列斷路器線圈保護器具有過壓控制功能，可保護線圈不會被高壓擊穿而燒毀；同時具有自動限時帶電功能，確保線圈不會因長時間通電而燒毀。

二、 選型說明

三、主要功能
1、過電壓控制：內部帶有嵌位瀉放電路，減弱觸點拉弧能量，將反向過電壓控制在范圍內。

2、自動限時帶電：精確記錄通電時間，超過時限自動斷開線圈回路。

3、自動返回：保護動作后，經短暫延時恢復線圈回路，以提高分合閘成功率。

4、交直流通用：所保護的線圈可以是直流，也可以是交流，很好地適應現場情況。


四、技術參數
1、工作電壓：AC/DC100～260V 　　

2、限時時間：2秒　　

3、返回時間：0.3秒　　

4、分合閘電流：≤5A

5、工作溫度：-20℃～70℃

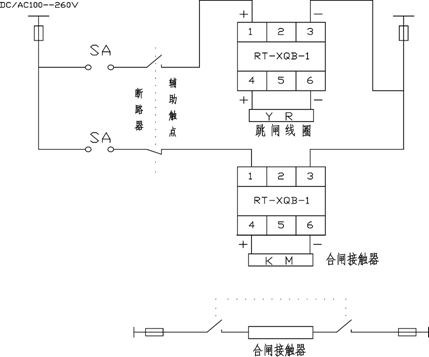

五、原理接線圖
