一、產品概述
       ZL-KCA/KCB/KCC開關柜綜合操顯裝置是和各種高、低壓開關柜配套使用的新型多功能模擬動態顯示與控制裝置，具有功能完善，結構緊湊，顯示形象直觀，反應靈敏可靠的特點，能夠取代安裝于開關柜上的傳統一次回路模擬指示牌、電磁式開關狀態顯示器、接地指示器及去濕加熱控制器等諸多元件，可減少元件數量，簡化開關柜結構。該系列產品性能穩定、安裝方便、使用壽命長，并具有優異的環境耐受能力與電磁兼容性能，能夠長期可靠運行。

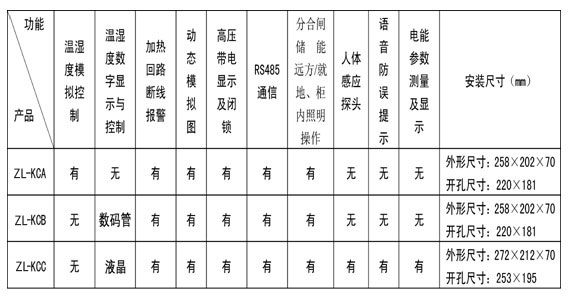

二、選型說明

三、技術參數及功能

1、工作電源：交流或直流110V～265V

2、使用環境：溫度-20℃～70℃ 相對濕度<95%RH

3、整機功耗：<5W

4、抗電強度：AC2000V 50Hz歷時1分鐘

5、絕緣性能：用500V兆歐表測試不小于100MΩ

6、開關狀態顯示說明

　 6.1、斷路器狀態指示

　 6.2、手車位置指示

　 6.3、接地刀狀態指示

　 6.4、彈簧儲能狀態指示

注：所有狀態顯示輸入信號均取自開關柜中一次元件的輔助觸點（為無源接點類型）。

7、高壓帶電指示

　 指示啟控電壓>0.08 母線電壓

　 閉鎖啟控電壓>0.08 母線電壓

　 閉鎖輸出接點常閉型無源接點額定容量AC220V/3A

　 警示：僅憑帶電指示不足以證明系統已經不帶電；如運行程序要求將其作為強制要求，還應使用符合IEC61243的相關的電壓探測器或電壓探測裝置。

8、溫濕度控制

8.1、控制邏輯：

         ZL-KCA：當濕度大于90%RH時啟動加熱，濕度小于80%RH時停止加熱；或當溫度＜5℃時啟動加熱，溫度＞15℃ 時停止加熱。

         ZL-KCB及KCC: 當環境溫度低于溫度下限時，裝置自動啟動加熱器加熱，環境溫度開始升高，當高到停止加熱的。

         溫度時（即溫度下限值+溫度回差值），裝置自動停止加熱。

         當環境濕度高于設定值時，裝置自動啟動加熱器加熱，環境濕度開始下降，當降到停止加熱的濕度時（即濕度定值值-濕度回差值），裝 置自動停止加熱。

8.2、加熱控制輸出接點:常開型無源接點,額定容量AC220V/3A。

8.3、加熱回路斷線告警輸出接點:常開型無源接點,額定容量AC220V/3A。

9、通信

接口類型RS-485。

通信速率1200/2400/4800/9600bps選擇。

通信規約MODBUS規約RTU模式。

10、分合閘功能

裝置上設有分閘/合閘轉換開關、遠方/就地轉換開關、儲能開關和照明開關，可分別執行相應功能。
